斗式提升机的原理和结构解析

一、提升机结构及工作原理

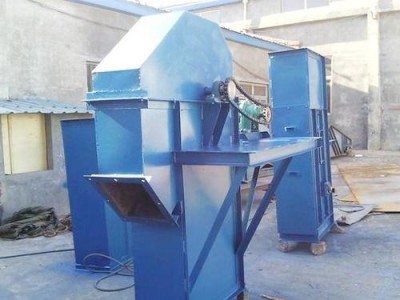

斗式提升机是一种应用非常广泛的机械输送设备，其工作原理是牵引带围绕在头轮和底轮之间，畚斗按一定距离固定在牵引带上，外壳将畚斗和牵引带密封，物料由机座进入运动着的料斗，沿机筒提升，在机头处物料由料斗抛出，经卸料管卸出机外。

提升机主要构件:外壳、头轮、底轮、牵引带(链条)畚斗

二、斗式提升机特点

1)垂直输送，结构紧凑、占地面积小、简单;

2)密封性好，能在全封闭的罩壳内工作;

3)提升高度和输送量都较大;

4)过载的敏感性大，斗和牵引件易损，不适应输送大块物料，必须均匀加料，否则易堵塞。

三、斗式提升机的主要构件

牵引件、畚斗、机头、机筒、底座;

1. 牵引件

牵引件有胶带和链条两种。

1.1 胶带

1)材料:一般采用棉布芯橡胶带，尼龙芯胶带，钢绳芯胶带

2)特点:运转平稳，自重小，价廉，噪音小，可使用较高的工作速度，但强度低，打孔固定畚斗使胶带强度明显下降，常用于干燥的、温度低的、含油少的物料提升，不宜输送含油量高、高温、潮湿物料的提升(如熟胚)。

3)带的连接方式:

a搭接:简单，用的最多，但在接头处的绕性差，注意接头方向应顺着胶带运行的方向。搭接长度>2 个料斗间距;

b平接:接头绕性最差

c角接:角接的皮带挠性好、强度高、接头平整，运转平稳适用于一些大型的提升机。
